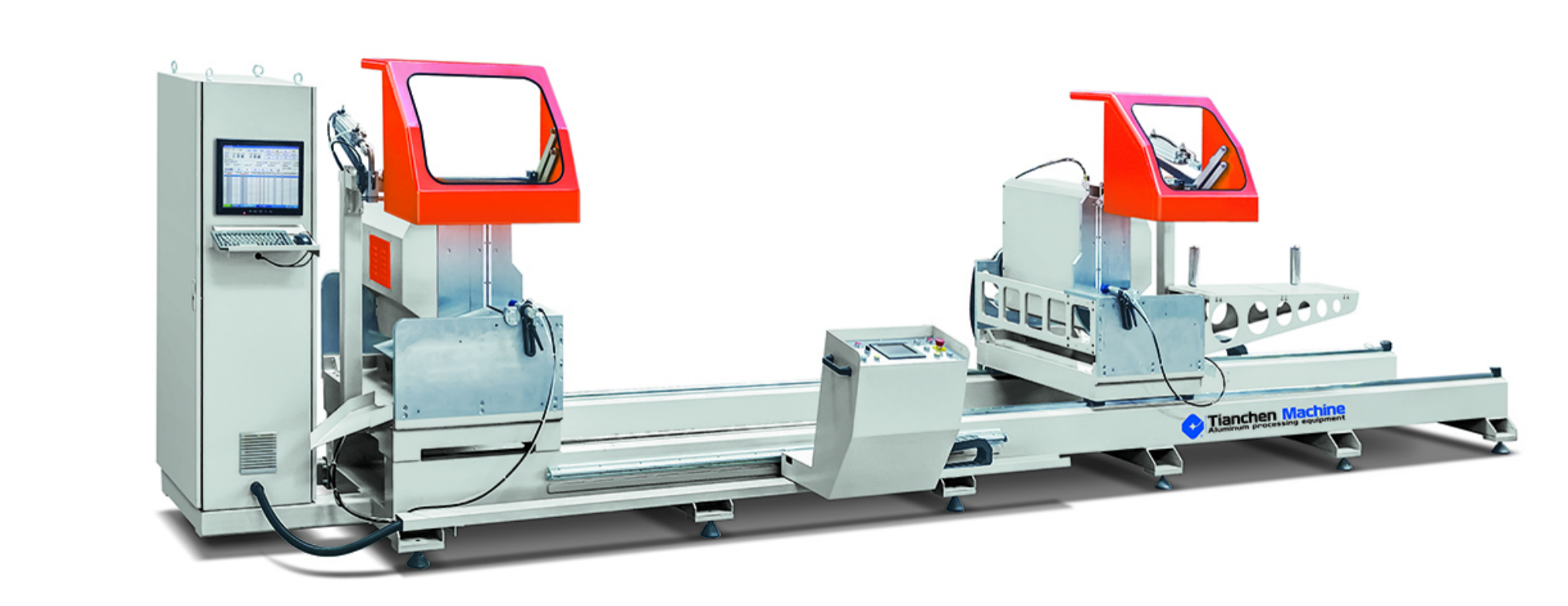

1、設備特點：
☆適用于鋁型材任意角度的高效高精度鋸切加工；
☆長度控制系統采用全閉環設計，更大程度的保證重復定位精度；
☆意大利進口大功率電機直聯鋸片，切割動作采用杠桿擺動形式；
☆鋸片進給采用氣液阻尼缸傳動，切割穩定；
☆高精度進口硬質合金切割鋸片，切割斷面光滑；
☆進口伺服電機帶動減速機，實現鋸切角度在45°到157.5°之間任意調整；
☆進口控制系統，配置工業控制計算機，可實現鋸切數據的多種形式導入等高級功能；
☆活動機頭由進口伺服電機帶動齒輪齒條驅動形式，移動速度快，全閉環控制，定位精度高；
☆具有隨動開合鋸罩，安全可靠，工作環境好；
☆可隨動的型材托料架，結構緊湊，機器占地少；
☆每個機頭兩個氣缸壓緊型材，切割安全、可靠；
2、主要規格及技術參數：
☆電? ? 源：? ? ? ? 380V? ?50Hz
☆電? ? 機：? ? ? ? 2×3.5Kw? ? ? ?轉速2800r/min
☆工作壓力：? ? ? ? 0.5～0.8MPa
☆鋸切長度：max? 6000mm
☆90°時：? ?min? 520mm
☆45°時：? ?min? 820mm
☆鋸切范圍：? ? ? ? 185×230mm (90°時寬×高)
☆鋸切角度：? ? ? ? 45°～157.5°之間任意角旋轉
☆進刀速度：? ? ? ? 無級調速0～3m/min
☆鋸片規格：? ? ? ? φ600×φ30×4.4×3.8×144Z
☆重復定尺精度：±0.1mm
☆切割型面平面度：? ≤0.1mm
☆切割下料長度誤差：±0.2 mm
☆切割下料角度誤差：±5′
☆切割型面粗糙度：? Ra12.5μm
☆主機外形尺寸：? ? 8000mm×1500mm×1900mm
☆重? ? 量：? ? ? ? 約2500kg
3、主要元器件：
☆ 數控系統：施耐德
☆ 觸摸屏：施耐德
☆ 鋸片：日本和源/兼房
☆ 鋸切電機：意大利SEIMEC
☆ 氣動元件：日本SMC
☆ 減速機：韓國SEJINIGB
☆ 直線導軌：臺灣HIWIN/PMI/ABBA
☆ 齒條：臺灣YYC
